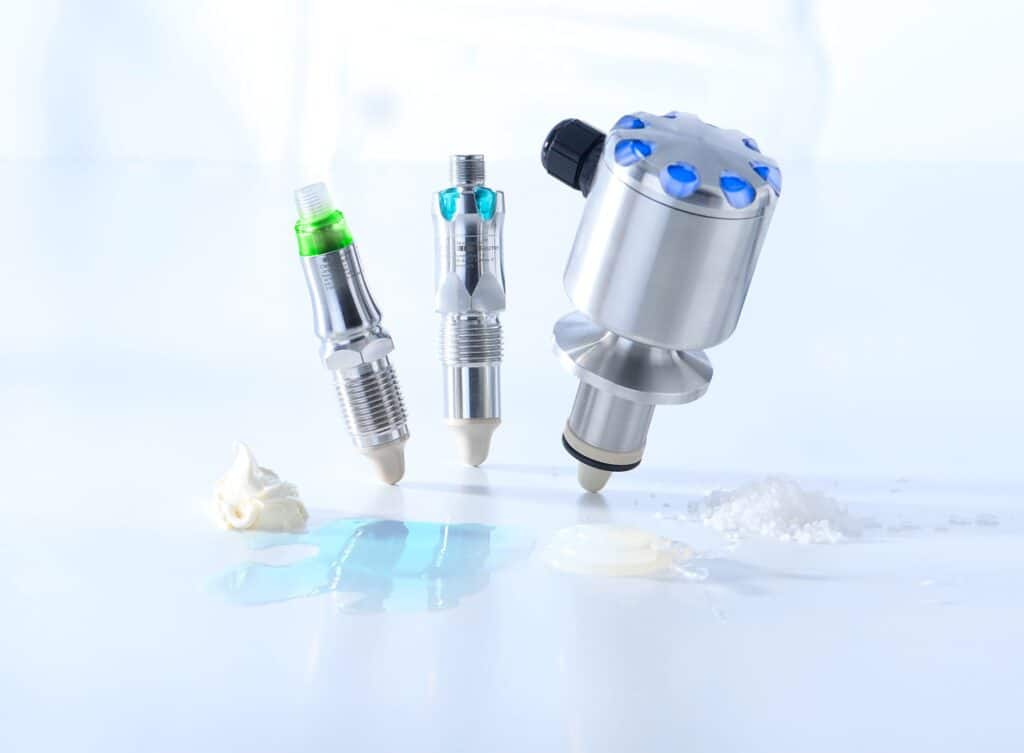

Der Füllstandsschalter «CleverLevel» ist die Alternative zur herkömmlichen Schwinggabel, bietet viele praktische Vorteile und meistert zum Beispiel bei automatischen Zentrifugationsprozessen wechselnde Stoffeigenschaften, schnelle Phasenwechsel sowie Ablagerungen und Sedimente.
Für die Füllstandserkennung gibt es eine grosse Auswahl an Grenzstandschaltern, die auf unterschiedlichen Technologien basieren: z.B. Vibrationsgrenzschalter (Schwinggabel), kapazitive Grenzstandschalter, Sensoren mit Frequenzhubtechnologie, Schwimmerschalter oder optische Sensoren. Je nach Einsatzbereich können die Anforderungen an Füllstandsschalter stark variieren, da hier viele Faktoren zu berücksichtigen sind: Schaumbildung, Aggressivität oder Entflammbarkeit der zu detektierenden Medien, Anhaftungen, schwierige Einbaubedingungen, Geschwindigkeit des Füllprozesses, geforderte Messgenauigkeit etc. Zur Grenzstanderfassung in industriellen Anwendungen sind immer noch klassische Schwinggabeln (Vibrationsgrenzschalter) verbreitet.
Wegen ihrer Bauform und Technologie sind Schwinggabeln jedoch für manche Anwendungen nicht die ideale Wahl. Sie haben zum Teil grosse, weit ins Messmedium hineinreichende Bauteile und sind daher für begrenzte Bauräume weniger geeignet. Dickflüssige Materialien neigen ausserdem dazu, an diesen Gabeln hängen zu bleiben, grobkörnige Medien können zwischen den Gabeln eingeklemmt werden. In beiden Fällen kann es zu Fehlschaltungen kommen. Die Gabeln sind zudem schwierig zu reinigen, und für flüssige, pastöse, schäumende, pulvrige und körnige Substanzen sind unter Umständen verschiedene Ausführungen erforderlich. Um die Grenzstandüberwachung zu vereinfachen, hat Baumer deshalb eine alternative Methode entwickelt. Der Füllstandsschalter CleverLevel ist die intelligente Lösung für Anwendungen, bei denen heute noch die herkömmliche Schwinggabel zum Einsatz kommt. Durch die von Baumer perfektionierte Frequenzhubtechnologie und das besondere Sensordesign eliminiert der CleverLevel die oben genannten Nachteile der Schwinggabel und bietet in der Anwendung viele praktische Vorteile:
- Medienunabhängige Detektion – ein Sensor für alle Medien
- Unempfindlichkeit gegenüber Anhaftungen und Schäumen
- Temperaturrobustheit bis Prozesstemperatur 150 °C (Umgebungstemperatur bis 85 °C)
- Schichtentrennung über Schaltausgänge möglich
- kurze Eintauchlänge für kompakte Maschinen
- ATEX einschliesslich Zone 0
- Schnelle Reaktion in Vakuumbehältern
Zentrifugation benötigt zuverlässige Sensortechnologie
Ein Einsatzbereich für den CleverLevel von Baumer ist die Zentrifugation. Jeder Schritt des automatisierten Zentrifugationsprozesses von der Überwachung des Zuflusses bis zum Produkt- und Schlammaustrag ist auf präzise und zuverlässige Sensortechnologie angewiesen. Intelligente Sensoren steuern Durchfluss, Druck, Leitfähigkeit, Temperatur, Füllstand und Drehzahl, indem sie Echtzeitdaten über den Zentrifugationsprozess liefern und so eine optimale Phasentrennung ermöglichen. Die Grenzstand- und Medienerkennung bei der Zentrifugation stellt die Sensorik vor eine Reihe von Herausforderungen. Hierzu zählen wechselnde Stoffeigenschaften (Phasen, Konzentrationen und Feststoffgehalt der verschiedenen Prozessmedien vor und nach dem Separationsprozess) und erforderliche kurze Reaktionszeiten zum zuverlässigen Detektieren bei schnellen Phasenwechseln. Eine weitere Schwierigkeit für die Grenzstanderfassung in Zentrifugen sind Ablagerungen und Sedimente, die zu Fehlschaltungen führen können.
Der CleverLevel bewährt sich hier als ideale Detektionsmethode, da er in seinem kompakten Gehäuse viele Vorteile vereint:
- Unempfindlichkeit auch gegen starke Anhaftungen
- Zwei Schaltausgänge sowie analoger Ausgang zur Medientrennung und Schichtenerkennung (Überwachung des Prozesses)
- Auch geeignet für explosionsgeschützte Applikationen (ATEX/IECEx etc.)
- Chemikalienbeständigkeit
Darüber hinaus ist der CleverLevel robust und wartungsfrei.
Fazit
Für eine einfache Grenzstandüberwachung bietet die Frequenzhubtechnologie, wie sie Baumer mit dem CleverLevel perfektioniert hat, entscheidende Vorteile. Vor allem die automatische Medienerkennung mit dem CleverLevel ohne Parametrierung erleichtert die Arbeit enorm. Dabei spielt es keine Rolle, ob es sich um Schüttgut, Pulver, Flüssigkeit oder Schaum handelt oder ob das Medium klebrig, zäh- oder dünnflüssig ist. Der CleverLevel detektiert Reinigungsmittel genauso problemlos wie Industrieschlamm. Typische Anwendungen sind zuverlässige Überfüllsicherung oder selektive Erkennung bzw. Ausblendung von Schaum oder Trennschichten. Mit dem platzsparenden CleverLevel lassen sich diese Aufgaben mit einer einzigen, einfach zu bedienenden Sensortechnologie lösen.
Baumer Electric AG
CH-8501 Frauenfeld
info@baumer.com
www.baumer.com
